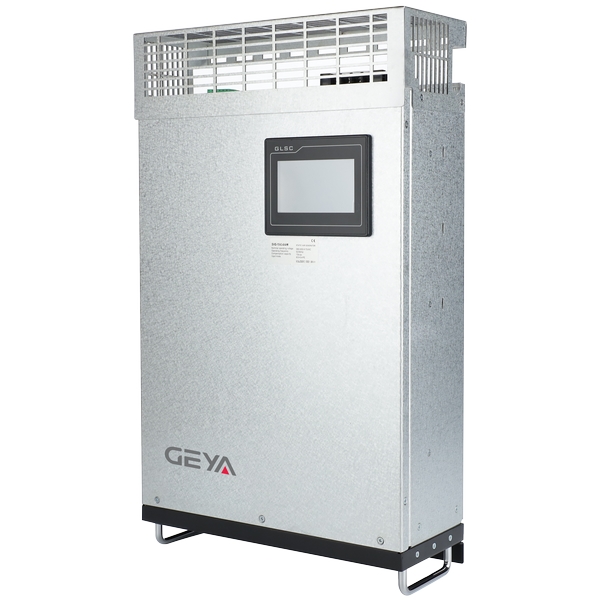

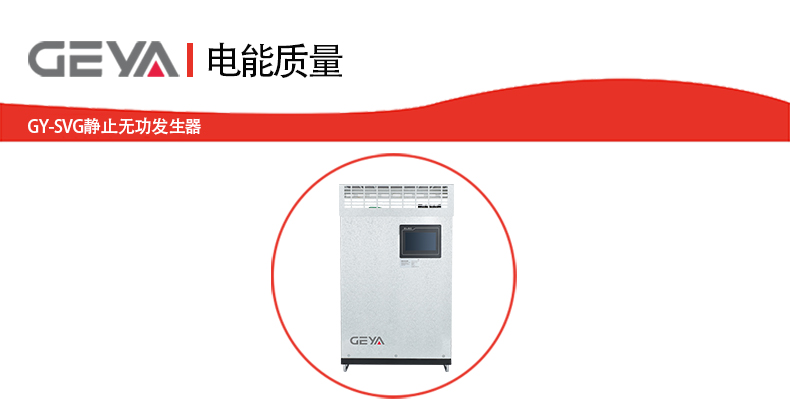

GY-SVG-PLUS型靜止無功發生裝置

產品介紹：GY-SVG-PLUS是浙江格亞電氣推出的高配型靜止無功發生裝置，為有源電能質量治理設備。設備依托電壓源變流器搭配濾波器并網架構，具備雙向無功動態補償能力，可實現毫秒級快速響應，精準跟隨電網負荷波動，杜絕無功過補、欠補現象，有效提升系統功率因數，適配各類低壓復雜電網與非線性負載工況。

價格：

促銷：


一、為什么選擇GY-SVG-PLUS型靜止無功發生裝置？

GY-SVG-PLUS具備強的場景適配性與運行實用性，兼容220V、380V主流低壓電壓等級及三相三線、三相四線電網結構，支持

多檔位容量選型與多臺并聯擴容，可覆蓋老舊配電改造、新能源并網、工業沖擊性負荷等各類治理場景。相較于傳統電容補償裝

置，設備可實現無級連續精準補償，有效優化力調電費、降低線路配電損耗。設備耐候性能優異，適配高低溫、高濕、常規海拔等

復雜環境，依托完善軟硬件保護機制，有效抑制諧波放大、電壓閃變等電網異常問題。同時支持機架式、壁掛式靈活安裝，搭配智

能通訊模塊，可實現遠程監控與智能化運維。

1、精準補償、節能降耗：

設備無功補償率可達99%以上，治理后電網三相不平衡度低于5%，可穩定維持高標準系統功率因數。能夠精準校正三相負荷

失衡問題，有效削減變壓器鐵損、銅損及線路發熱損耗，幫助企業降低配電能耗，優化力調電費支出，提升用電經濟性。

2、快速響應、穩控電網：

整機全響應時間＜10ms，可實時跟蹤負載動態波動，快速抵消工業沖擊負荷產生的無功擾動，有效抑制電網電壓暫降、電壓閃

變等常見電能質量問題，持續穩定母線電壓，保障配電系統平穩運行。

3、多重防護、運行可靠：

設備集成過載、軟硬件過流、過欠壓、短路、過溫、諧振、頻率異常等保護功能，支持1.2倍額定容量60秒過載穩定運行，可有

效規避各類電網異常帶來的設備故障，大幅提升設備運行穩定性與使用壽命。

4、適配廣泛、耐候性強：

設備工作環境溫度區間為-10℃至+50℃，適配2000米及以下海拔區域，可在高濕無凝露環境中長期穩定工作，支持防護等級定

制，能夠適配工業車間、戶外臺區、多粉塵廠區等各類復雜運行環境。

二、GY-SVG-PLUS型靜止無功發生裝置的主要特點

1、智能組網、遠程運維：

設備搭載RS485與Wi-Fi雙通訊模式，適配各類現場布線條件，可無縫對接智慧電力監控、能耗管理平臺。可實時采集電能質量

數據與設備運行狀態，支持云端遠程監測、參數調試、故障預警與數據溯源，減少現場運維工作量，適配智能化配電改造需求。

2、強效濾波、適配復雜工況：

設備中性線濾波能力為相線的三倍，可有效解決三相不平衡工況下零線電流過大、線路發熱隱患。針對晶硅行業頻譜諧波及工業

廣譜諧波具備精準濾除能力，可改善系統電壓畸變問題。搭配強制風冷散熱結構，可耐受粉塵、高濕等惡劣工況，保障設備全天候

連續運行。

3、工業級電磁兼容、適配精密場景：

設備符合Class A工業級電磁兼容標準，抗干擾性能，自身無高頻電磁干擾輸出。可有效規避設備間電磁串擾，不影響PLC控制

系統、伺服設備、精密儀器、光伏逆變器等敏感設備運行，適配高端制造、數據中心、醫療等高品質用電場景。

4、寬域工況、容錯性高：

設備支持45Hz~63Hz超寬工作頻率與±20%寬幅電壓耐受范圍，可有效應對新能源并網頻率波動、工業沖擊負荷壓降、農網電

壓越限等復雜電網問題?？砷L期穩定運行于高低溫、高濕、多粉塵環境，通用性強，適配全行業復雜用電工況。

三、GY-SVG-PLUS型靜止無功發生裝置的應用領域

1、晶硅光伏行業場景：

深度適配晶硅生產全工藝流程的電能治理需求，針對性解決單晶爐、鑄錠爐、區熔爐、多線切割機等核心設備的電能質量難題。

晶硅生產設備多采用IGBT相控整流結構，運行易產生高頻諧波，重載工況下系統THDi可達30%~45%、THDu超20%，且存在7次

諧波含量高于5次的頻譜特征，疊加車間導電粉塵多、多設備并機諧波疊加、功率因數僅0.7~0.85等問題，易造成設備損壞與生產

精度偏差。GY-SVG-PLUS可快速補償無功、抑制頻譜諧波，校正多爐并機電壓畸變，穩定功率因數至0.95以上，適配2500kVA、

3150kVA主流變壓器配置，保障晶硅生產線連續穩定運行。

2、鋼鐵冶金行業場景：

適配鋼鐵冶金生產線典型非線性、強沖擊負荷工況，針對性治理電弧爐、軋機、矯直機、高爐設備帶來的電能質量問題。鋼鐵生

產過程中，電弧爐熔煉電流波動劇烈、軋機頻繁啟停，易引發電壓閃變、諧波超標、三相不平衡、線路損耗升高等問題，長期運行

易導致變壓器發熱異響、保護誤動、生產線非計劃停機。該裝置可速響應負荷瞬時波動，精準治理諧波、平衡三相負荷、抑制電壓

波動閃變，有效降低變損與線損，穩定母線供電質量，提升冶金生產線運行連續性與安全性。

3、分布式光伏并網場景：

有效解決分布式光伏、扶貧光伏并網帶來的各類電能質量隱患。大規模光伏并網后，易出現就地消納不足、電壓越限、三相不平

衡、功率因數偏低等問題，嚴重時引發逆變器脫網、電站力調電費罰款。以合肥中車光伏項目為例，治理前電站月均功率因數低于

0.5，短期產生高額罰款；搭載GY-SVG-PLUS后，可實現全工況高精度無功補償，穩定功率因數至0.96以上，有效解決光伏并網不

達標、電壓越限與棄光脫網問題，提升光伏就地消納能力，保障電站合規經濟運行。

4、石油化工行業場景：

適配油田開采、煉化加工連續化生產工況，解決石化行業持續性諧波與電壓擾動問題。油田抽油機、變頻設備、整流裝置等非線

性負載持續產生諧波，勝利油田現場實測系統THDi高達33.69%，易造成線路損耗激增、設備誤動作、精密控制系統停機。同時石

化行業對供電連續性要求，電壓暫降易引發聯鎖停機、物料報廢，造成大額經濟損失。設備可精準濾除諧波、動態補償無功、穩定

電網電壓，將電能質量穩定在國標范圍內，保障石化、油田設備長期連續可靠運行。

5、汽車制造行業場景：

適配汽車焊裝、零部件加工等沖擊性負荷工況，解決點焊機短時沖擊負荷引發的電能質量問題。湖北某商用車焊裝車間，點焊機

單次工作僅200ms，瞬時沖擊性強，導致車間平均功率因數僅0.63，長期面臨力調電費考核增收。投入GY-SVG-PLUS后，設備可

毫秒級跟蹤瞬時負荷變化，動態精準補償無功，將系統功率因數提升至0.917，順利滿足供電考核標準，規避罰款支出，同時凈化

車間電網環境，提升焊接設備運行精度與產品合格率。

6、農網臺區綜合治理場景：

針對性解決農村配網線路長、負荷分散、新能源零散接入的典型痛點。農網普遍存在供電半徑偏大、單相負荷集中、光伏無序并

網等問題，易引發末端高低電壓越限、三相嚴重不平衡、臺區線損偏高、光伏脫網等故障，部分山區、養殖臺區用電低谷電壓低至

170V，三相不平衡度可達56%。該裝置可實現相間功率主動平衡與精準動態調壓，將臺區三相不平衡度控制在2%以內，穩定末端

電壓合格，有效降低綜合線損，適配農田灌溉、水產養殖、居民生活、臺區光伏并網等多元場景，提升農網供電穩定性與經濟性。

四、GY-SVG-PLUS型靜止無功發生裝置的主要參數

機型	220V	380V
海拔高度	<2000m,2000米以上按照GB/T3859.2降額使用
環境溫度	- 10~+50℃(40℃以上降容不超過30%)
相對濕度	≤90% , 月低溫度25℃表面無凝露
污穢等級	Ⅲ級以下
工作電壓	AC220V(-20%~+20%)	380V(-20%~+20%)
工作頻率	50Hz/60Hz(45Hz～63Hz)
額定補償容量	37kvar、50kvar	75kvar、100kvar
電網結構	三相三線，三相四線
并聯臺數	不限
整機效率	≥97%
開關頻率	16kHz
功能選擇	無功補償、無功補償+三相不平衡補償
無功補償率	無功補償≥99%
不平衡補償能力	補償后不平衡度≤5%
全響應時間	<10ms
噪音	≤65dB
通訊方式	2路RS485通信接口(支持Wi - Fi)
保護功能	過載、軟/硬件過流、電網過欠壓、電網電壓不平衡、電源故障、過溫、頻率異常、短路保護、諧振保護等
過載能力	額定1 . 2倍過載60秒
安裝方式	機架/壁掛
進線方式	后進線(機架式)、上進線(壁掛式)
防護等級	IP20(IP54可定制)
中性線濾波能力	中性線濾波能力為相濾波能力的3倍
冷卻方式	強制風冷
電磁兼容	EMC電磁兼容RE、CE項目滿足Class A測試標準
